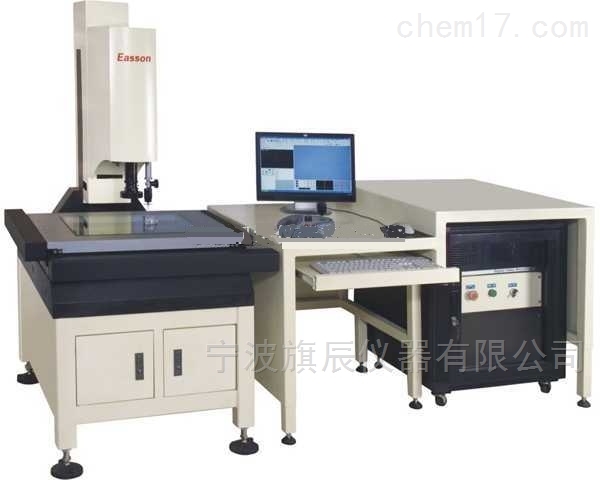

全自动影像测量仪SP-6050H

全自动影像测量仪SP-6050H

更新时间: 2020-11-05
型    号:
报    价:
分享到:

全自动影像测量仪SP-6050H,产品被除数广泛应用于橡胶、机械、模具、电子、航空、汽车、塑料、电器、钟表、齿轮、半成品、成品检测,PCB线路板、菲林等行业的产品开发、设计,零件测绘领域,大幅降低工作强度,提高工作效率。

全自动影像测量仪SP-6050H的详细资料:

一、全自动影像测量仪SP-6050H产品的技术参数:
测量行程:600mm×500mm (X×Y)
工件限高:300mm (Z)
示值系统:怡信Easson自产封闭式光栅尺
分辨率:1μm
示值精度:E = (4.0 + L/150) μm (L单位:mm)
重复精度:0.002 mm
玻璃面尺寸:648 mm×548 mm
载物台尺寸:750 mm×650 mm
驱动系统:日本松下Panasonic交流伺服马达及驱动器
传动方式:中国台湾上银HIWIN研磨级丝杆
导轨型式:中国台湾上银HIWIN高精度双滑块导轨(Z轴)
操作方式:摇控手柄、鼠标拖运、程序检测
影像系统:asson高解析度CCD影像头* 1/2”SONY CCD Sensor) 及支DSP
影像撷取卡:自主设计影像测量仪卡
物镜:Easson自主设计精密多段定倍远心镜头,
光学倍率光学放大倍率0.7×-4.5×,(0.5X,1.5X,2.0X附加镜片)
实际倍率:20-125×(配附加镜片可达到10X-250X)
照明系统: USB控制四路上光源,
直轴可调下光源
量测软件:自主开发2D自动版光学视觉量测软件
工作机台:高精度花岗岩平台
机台承重:30kg
整机重量:1700 kg
整机尺寸:2500 mm×1350 mm×1850 mm
电源:AC 220±5V、50Hz
使用环境:温度 20±3 ℃、湿度35%-65%
二、全自动影像测量仪SP-6050H产品的主要特点:
产品标配由本公司自行开发的TC系列远心光学设计镜头,高性能,超低畸变,保证测量的精确度;精密多段定倍变焦,可先期储存入各段倍率的放大系数,使用时随时调出,不需再次校正,节约辅助时间,提高测量效率。
机身主体采用高精密天然花岗岩,具有稳定的温度特性和抗时效变形能力,保证测量的稳定性及长期使用的刚性。
三轴均采用业界*zui高可靠性的日本松下Panasonic AC伺服马达系统,所有运动控制均由的高速32bitDSP运动控制器进行,确保zui高可靠性的高速测量。
三轴均采用中国台湾上银HIWIN的研磨级丝杆,使机台运动更精确、快速、顺畅,噪音大幅度降低。
三轴均采用感应式限位开关,提高使用寿命及限位准确度与灵敏度。
机器预留有供以后升级的探针准备系统:光栅数显,数据接口,支架附件等。 方便用户随时升级,不需改装,简单快捷。
三、基本功能:
三点/多点求圆及弧         Bspline线
两点间的距离              两线间的平均距离
点线间的距离              两圆心距离
笛卡尔坐标/极坐标转换      /相对/工作坐标转换
公/英制转换                度/度分秒转换
点/点群                   两点/多点求线
圆线距离                  两线间的夹角及交点
四、产品的特殊功能:
1. 全电脑程式控制光源。上光源为四相灯,下光源为直光源,增加机器适应性能;并具有光度指示功能,指导用户,减少人为带来的不确定因素。
2.量测工件无需调节摆正,软件提供座标平移、旋转、摆正。
3.标注功能可让用户直接在影像及几何区标注/移动尺寸。
4.几何区点、线、圆/圆弧及直线端点、中点,圆心、象限点自动捕捉。
5.可调节CCD参数设定,提高自适应力;去除毛边功能,以正确取得量测数据。
6.利用影像工具快速自动抓取基本几何轮廓边界点,直接拟合成线、圆、弧。
7. 量测区工件放大摄像图形化输出,转成(.bmp、.jpg)。
8. 测量数据化输出,转成WORD (.doc) 、EXCEL (.xls)。
9.操作方便的自学习教导式编程软件,程序可重复执行
10.SPC功能,直接输出管制图、制程能力指数,转成WORD、EXCEL
11.机械图形直接输出.dxf格式,与AutoCAD、Pro/e等其它软件无缝联接。
12.程式可直接输入.DXF文件,在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。
13.提供平面内直线度、圆度、角度分析,进行有效之品质检验
14.机台精度补偿,提高量测精度。
五、设备配置:
1.主机(Easson)
2.机座(Easson)
3.计算机系统 显示器:17”液晶
4.电脑桌
5.CNC控制箱(Easson)
6.摇控手柄
7.影像卡(Easson)
8.运动卡
9.校正片(Easson)
10.安装光盘(Easson 2D自动版光学视觉量测软件)
11.使用手册(Easson 2D自动版光学视觉量测软件)
12.清洁纸
13.粘土
14.接线板
六、用户现场测量机的安装:
公司负责测量机的安装、调试。所有的包装箱需要在工程师监督和认可的情况下才能开启。根据需要,用户需提供内部拆装、运送及就位支持。zui终验收将根据怡信企业标准Q/YX 04-2004执行。
七、培训:
该课程旨在对测量机系统操作人员提供设备简介、操作步骤、Easson 2D 软件使用、测量常识的基本培训。参加培训人员一般要求具备测量基础知识及计算机知识。培训时间一般为2-3天,参加人员为2人。培训地点在公司培训中心或用户现场。
