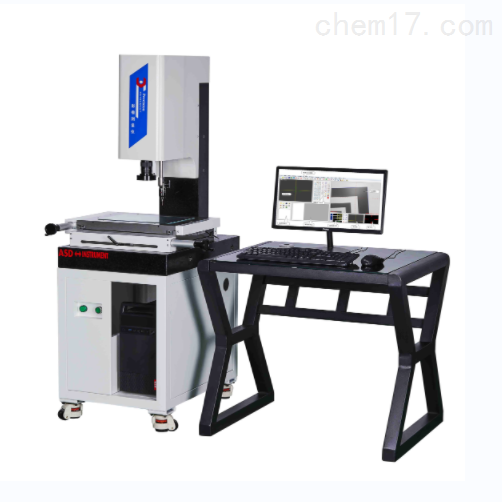

DZX-3020型半自动高效影像测量仪

DZX-3020型半自动高效影像测量仪

更新时间: 2022-07-04
型    号:
报    价:
分享到:

DZX-3020型半自动高效影像测量仪能高效地检测各种复杂工件的轮廓和表面形状如:样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。

DZX-3020型半自动高效影像测量仪的详细资料:

特点:

本仪器能高效地检测各种复杂工件的轮廓和表面形状如:样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。

使用范围更为广泛,它广泛应用于机械、模具、仪表、电子、轻工等行业,是计量室和生产车间*的一种计量检定设备。

仪器测量精度:(3+L/200)μm

X,Y坐标解析度:1μm

数据处理系统:多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度检测RS-232数据输出,可直接导入CAD

 DZX-3020型半自动高效影像测量仪技术参数

型号

 3020

实际测量尺寸

 200*300*180(mm)

测量精度

(3+L/200)μm

外形尺寸(mm)

580*680*980

整机重量

240kg

机械本体

底座,立柱:三轴花岗岩主体结构,物理性能稳定

导轨:   FY-V平行精密滚珠交叉导轨

光栅尺:SINPO闭合式光栅尺,分辨率1µm

Z轴驱动方式:  精密伺服Z轴自动对焦

光学系统

CCD

海康威视高速光纤工业数字高解析相机

(不需搭载视频卡 使成像更清晰)

镜头

普密斯6.5:1可变倍镜头

表面光

五环8区LED冷光源,256级亮度可调

轮廓光

LED冷光源,256级亮度可调

轴承配件

日本NSK高速轴承

日本NSK高速轴承

限位开关件

日本欧姆龙点限位开关

日本欧姆龙点限位开关

联轴器

日本米思米联轴器

日本米思米联轴器

软件系统

多语言zonson智能自动测量系统

0. 1微米分辨率三轴DC300解析系统





附件



保养手册

出厂检验报告

1微米分辨率校准片

各适用连接线

DZX-3020型半自动高效影像测量仪强大的SPC质量管控功能

1:具有2D光学测量仪器的全部功能!

2:结合MCP测针,可完成多项三坐标测量仪功能!

3:快速边缘追综系统,快速完成平面抄数的工作!

4:与CAD强强结合,使更多的功能通过此平台加以实现!

5:大面积平面图形的扫描功能,能快速完成JPG图片方式,在其它的软体中叫做地图功能!
